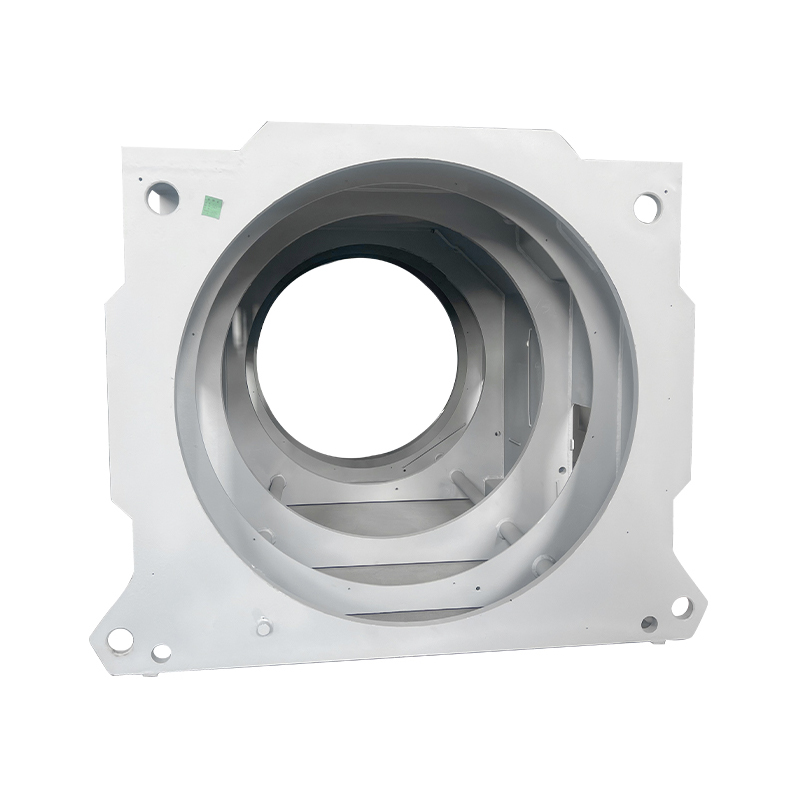

Industrial Welded Box-Type Motor Base

I. Pangunahing Konsepto at Posisyon

Ang base ng makinang pang-industriya na uri ng kahon ay isang istrukturang sumusuporta sa motor na ginawa gamit ang mga proseso ng hinang na bakal. Nagtatampok ng isang parisukat/parihaba na kahon bilang pangunahing katawan nito, ito ay isang pangunahing bahagi na nagbibigay ng matatag na suporta at all-round na proteksyon para sa motor. Sinasaklaw nito ang mga panloob na bahagi ng motor (stator, rotor, bearings, atbp.) sa loob ng kahon habang nagbibigay din ng suporta, pag-alis ng init, at mga pag-andar ng proteksyon. Ito ang gustong uri ng frame para sa malalaking pang-industriya na motor at motor na ginagamit sa ilalim ng mga espesyal na kondisyon sa pagpapatakbo.

II. Pangunahing Katangian ng Istruktura

1. Main Frame Design
Square/rectangular cross-section: Isang hexahedral frame na hinangin mula sa steel plates o structural steel, na bumubuo ng matatag na load-bearing structure na may malakas na anti-tilting performance.

Modular na disenyo: Kadalasan ay gumagamit ng isang nababakas na istraktura upang mapadali ang transportasyon at pag-install; sa panahon ng pagpapanatili, ang mga bahagi ay maaaring i-disassemble nang lokal.

Pag-aayos ng stiffener: Ang mga transverse, longitudinal, o diagonal na stiffener ay inilalagay sa loob ng frame upang makabuluhang mapabuti ang pangkalahatang higpit at paglaban sa deformation.

2. Mga Kritikal na Bahagi
Base: Dala ang buong timbang at operating load ng motor; karaniwang hinangin mula sa makapal na steel plate (8–20 mm), na may adjustable leveling feet sa ibaba.

Enclosure: Box-type na side plate na nagpoprotekta sa mga panloob na bahagi, na may nakareserbang mga cooling passage at inspeksyon/maintenance na mga pinto.

Mga end plate: Matatagpuan sa magkabilang dulo ng frame; binibigyan ng mga bearing bores at cable feed-through na butas, at hinangin/naayos sa enclosure.

3. Mga Functional na Highlight

Cooling system: Ang enclosure ay idinisenyo na may ventilation openings, cooling fins, o cooling pipelines upang matugunan ang mga isyu sa pag-alis ng init na likas sa mga nakapaloob na istruktura.

Disenyo ng sealing: Ang mga seal/gasket ay inilalapat sa mga joints upang matiyak ang kinakailangang rating ng proteksyon (IP54/IP55) para sa dustproof at waterproof na pagganap.

Mga probisyon sa pag-angat: Ang mga lifting ring o lifting lug ay naka-install sa itaas para sa mas madaling pag-install at paghawak.

Terminal box: Malayang hinangin sa gilid ng enclosure, na nagbibigay ng interface ng koneksyon sa kuryente para sa mas madaling pagpapanatili.
