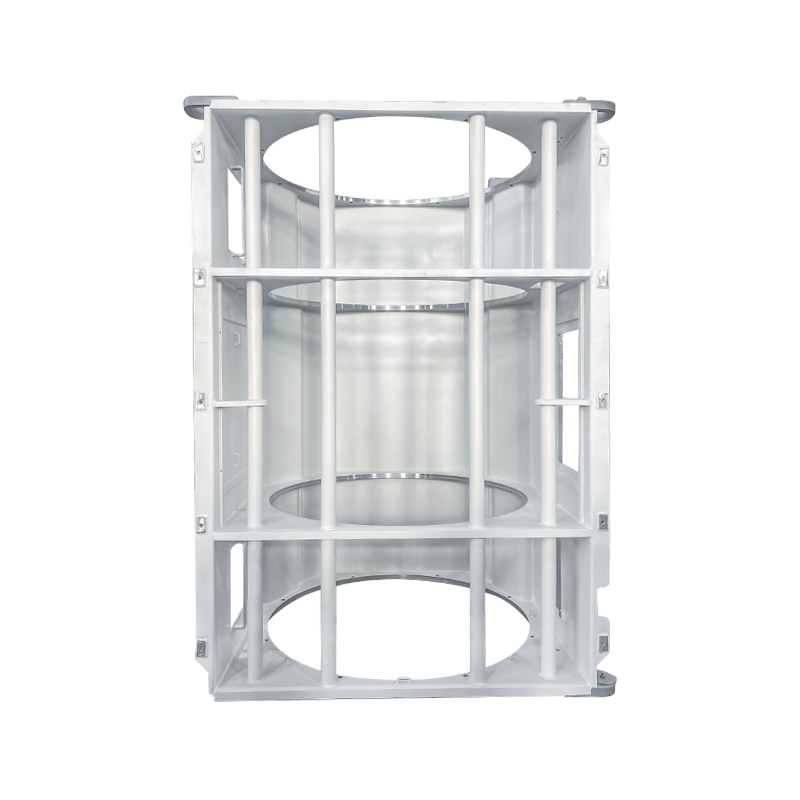

Square-Base Cylindrical Motor Frame

Ang Square-Base Cylindrical Motor Frame ay isang hybrid support structure na pinagsasama ang isang square lower base na may cylindrical upper o middle section. Pinagsasama nito ang katatagan ng baseng uri ng kahon sa mga spatial at functional na mga bentahe ng isang silindro, at malawakang ginagamit sa industriya ng de-kuryenteng motor. Ang tampok na pagtukoy nito ay ang "matatag na square bottom, cylindrical upper section" na disenyo: ang ibabang bahagi ay nagbibigay ng matibay na suporta sa pamamagitan ng square o rectangular na base, habang ang upper o middle cylindrical na seksyon ay nakakatugon sa mga espesyal na kinakailangan sa paggana.

Mga Pangunahing Tampok na Pang-istruktura
1. Composite Structural Design
Square base:
Binuo sa pamamagitan ng pag-welding ng mga steel plate sa isang matatag na frame, na may apat na sulok na suporta na nagbibigay ng mahusay na anti-tilt na kakayahan.

Ang adjustable leveling feet sa ibaba ay nagbibigay-daan sa pag-adapt sa hindi pantay na sahig at tiyakin ang tumpak na pahalang na pagkakahanay.

Cylindrical na seksyon:
Ang gitna o itaas na seksyon ay gumagamit ng isang cylindrical na istraktura, karaniwang gawa sa pamamagitan ng rolling at welding steel plates.

Ang silindro at parisukat na base ay konektado sa pamamagitan ng isang "round-to-square transition" na istraktura, na nagbibigay-daan sa makinis na geometric na conversion.

Maaaring isama ang mga internal stiffener, ventilation channel, o positioning device para mapahusay ang functionality.

2. Key Connection Technology
Pinagsamang hinang: Ang tuluy-tuloy na weld seams ay sumasali sa square base at cylindrical na seksyon upang matiyak ang pangkalahatang higpit.

Ang mga reinforcement plate sa mga kritikal na joint ay nagpapabuti sa torsional resistance.

3. Motor Support System
Ang cylindrical na seksyon ay tinatanggap ang stator core, na may mga axial stiffeners na nagbibigay ng karagdagang suporta.

Ang square base ay naglalaman ng mga bearing pedestal at cooling system, na nagpapadali sa pagpapanatili at pagpupulong.
